Использование формул
Начиная с версии 3.0 подсчет материалов для кабелей/проводов производится по произвольной формуле.

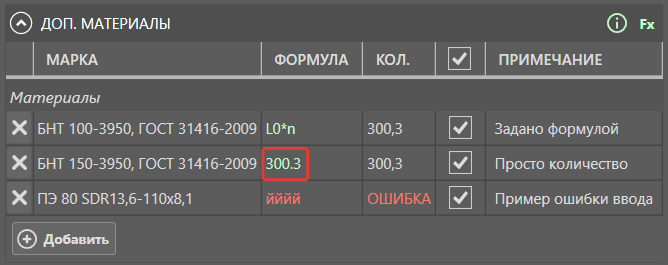

1) Количество материалов на палитре свойств можно задать просто числом:
Этот вариант подходит для концевых муфт и других изделий, которые не зависят от длины.
2) Можно привязать количество материалов к длине кабеля, числу кабелей и другим характеристикам.

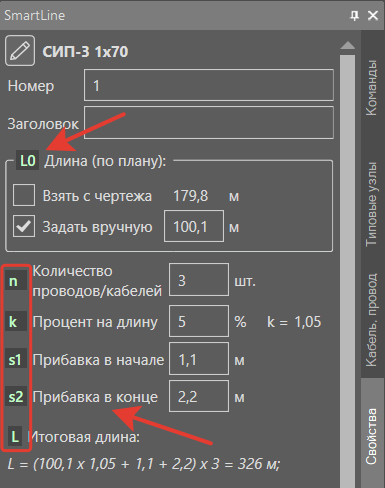

Все доступные переменные указаны на палитре свойств зеленым цветом:

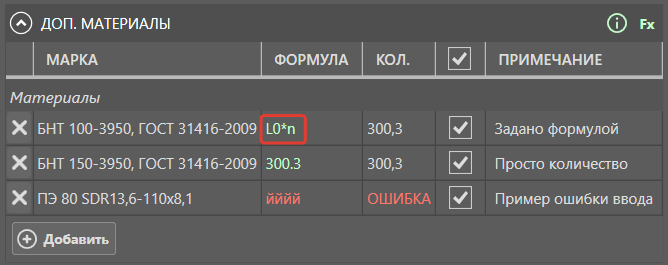

Например, формула для определения метража трубы:
где:
L0 - длина линии без надбавок
n - количество кабелей
3) При необходимости, в формулах можно использовать математические функции:
| Функция | Описание | Пример | Результат |
|---|---|---|---|
| RND или ROUND | Округление с заданной точностью | RND(3.222, 2) | 3.22 |
| CEIL или CEILING | Округление вверх до ближайшего целого числа | CEIL(1.1) | 2 |
| FLOOR | Округление вниз до ближайшего целого числа | FLOOR(1.9) | 1 |
| ABS | Абсолютное значение (модуль) числа | ABS(-1) | 1 |
| MAX | Возвращает большее из двух чисел | MAX(1, 2) | 2 |
| MIN | Возвращает меньшее из двух чисел | MIN(1, 2) | 1 |
| POW | Возведение в степень | POW(3, 2) | 9 |
| SQRT | Квадратный корень | SQRT(4) | 2 |
Для математических функций регистр не имеет значения. Пишите как Вам удобнее - RND, Rnd, rnd.
Полный список функций находится по ссылке
Разделитель целой и дробной части в формулах - точка.

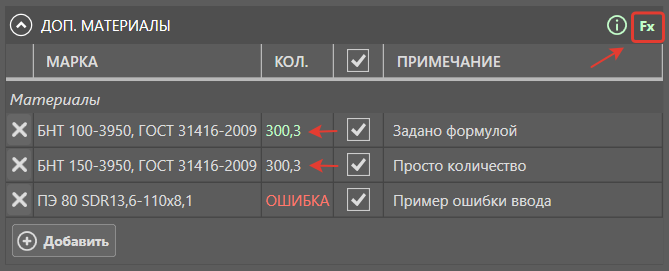

Переключатель для компактного/подробного вида таблицы находится в правом верхнем углу.
В компактном виде, значение, вычисленное по формуле, выделяется зеленым цветом, без формулы - белым.
Пример простой формулы
Ранее в свойствах провода/кабеля была специальная таблица для материалов на 1 метр длины. Теперь в ней нет необходимости.
Например, 5.5 шт. изделий на 1 м итоговой длины кабеля можно задать простой формулой:
5.5*L
Пример сложной формулы
Задать количество соединительных муфт для кабеля из расчета, что строительная длина на барабане не более 200 м.
Составим формулу по шагам, для наглядности:
| Шаг | Описание | Формула |
|---|---|---|
| 1 | Длина кабеля c запасом | L0*k |
| 2 | Количество отрезков кабеля по 200 м | L0*k/200 |
| 3 | Округляем вверх до целого, получаем целое число отрезков | CEIL(L0*k/200) |
| 4 | Соединительных муфт потребуется на одну меньше, чем отрезков кабеля | CEIL(L0*k/200)-1 |
| 5 | Если кабелей несколько, то умножаем на n | (CEIL(L0*k/200)-1)*n |
Подобным образом можно составить практически любую формулу для подсчета материалов.
