Автоматическая расстановка опор

1) Начертите проводом трассу ВЛ.

2) Выберите инструмент Автоматическая расстановка опор.

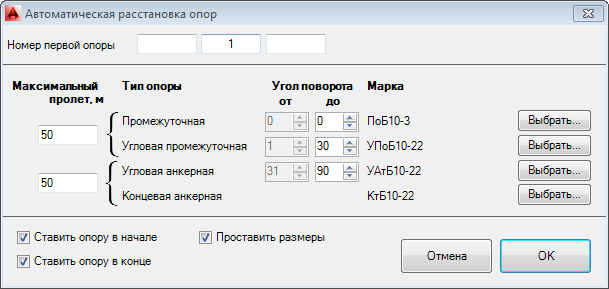

Диалоговое окно содержит настройки для расстановки:

3) Выберите необходимые типы промежуточных и анкерных опор.

Алгоритм расстановки выбирает ту или иную опору исходя из углов поворота линии, которые также можно настроить.

4) Укажите максимальный пролет между опорами.

На многих промежуточных опорах 10 кВ провода крепятся гораздо выше, чем на анкерных. Поэтому максимальный пролет для анкерных и промежуточных опор также может отличаться.

5) Нажмите на кнопку ОК.

Программа попросит указать провод ВЛ и расставит по нему опоры согласно настройкам.
