Построение профиля пересечения с инженерным сооружением
Программа запрашивает с плана трассы 3 точки: места установки двух опор и точку пересечения с инженерным сооружением.

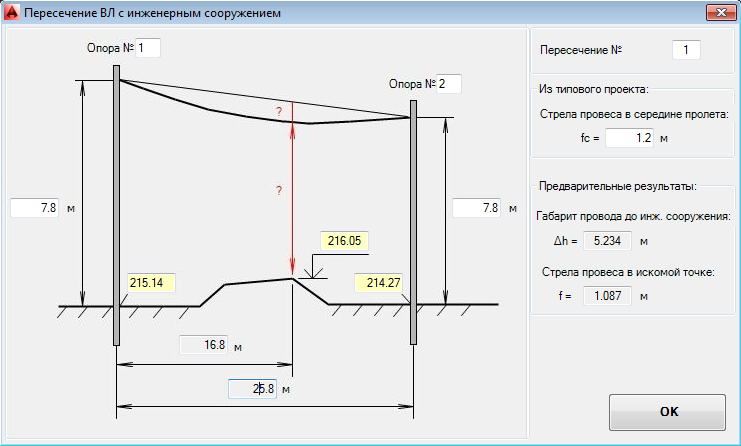

В диалоговом окне требуется указать:
- все высотные отметки
- стрелу провеса провода в середине пролета из типового проекта
Расчет производится по методике из ИММ 02.06-95 от 14.03.1995 г. «Методические указания по механическому расчету неизолированных проводов ВЛ 10 кВ» (АО РОСЭП, РУМ май 1995).

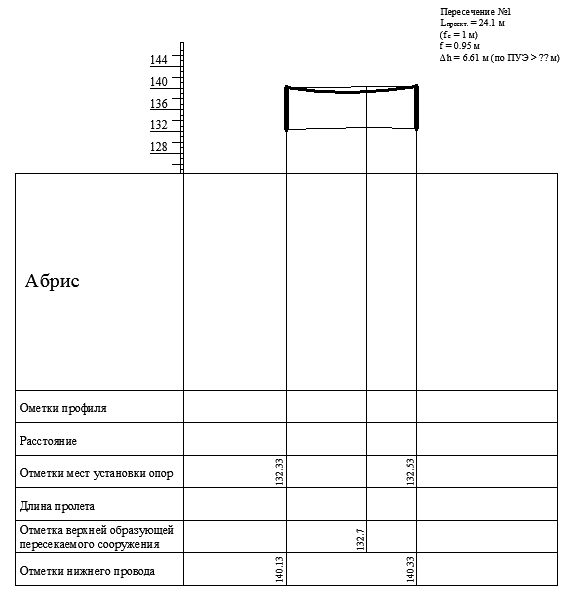

Как результат - программа экспортирует на чертеж заготовку для оформления профиля пересечения:

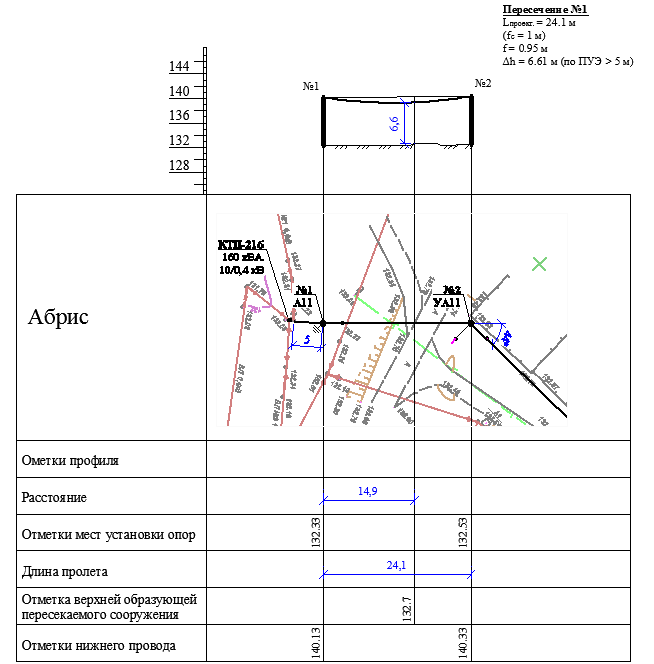

Остается только добавить план трассы и проставить размеры:
