Пользовательские опоры и узлы

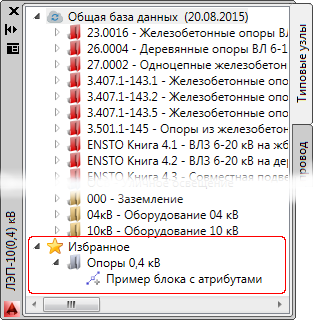

На палитре с типовыми проектами есть ветка “Избранное” для хранения пользовательских опор и узлов.

Чтобы добавить новый узел:

• Вставьте на чертеж опору.
• Отредактируйте её комплектацию при помощи палитры “Свойства”, если это необходимо.
• На палитре “Свойства” нажмите кнопку “В избранное”.

Опора будет сохранена на вкладке с типовыми проектами.

Марки опор

Марка опоры в пользовательской БД должна быть уникальной.

Разные варианты одной опоры можно сделать следующим образом:
УА2_(25-70 мм²)
УА2_(95-120 мм²)

Нижнее подчеркивание “_” - это спецсимвол, текст за которым считается комментарием и обрезается при вставке на чертеж. В данном случае на чертеж попадут опоры одинаковой марки УА2, но с разными спецификациями.
