Настройка внешнего вида опор

Так как отсутствует единый стандарт на условные графические обозначения проектируемых опор ЛЭП - каждая организация чертит их по-своему. Программа SmartLine не имеет ограничений на внешний вид опор - вместо стандартного набора блоков можно использовать свои собственные.

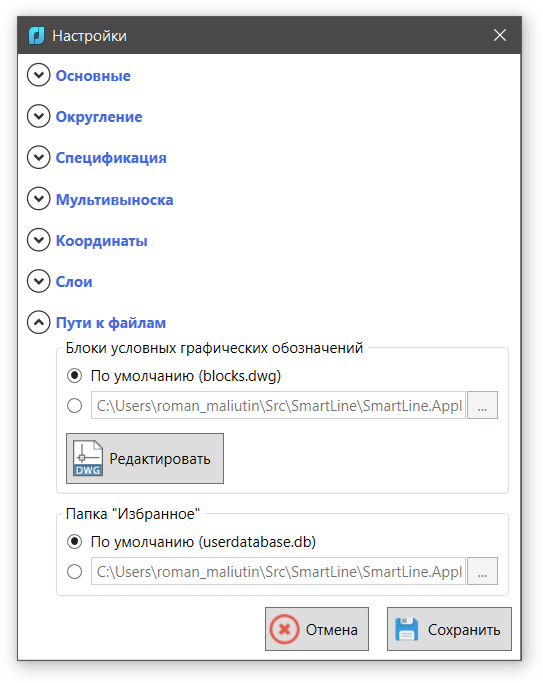

Откройте в AutoCAD файл “blocks.dwg” через меню “Настройки”:

В этом файле лежат блоки, которые программа использует для отображения внешнего вида опор и прочих объектов чертежа. Когда вы вставляете опору с палитры в ваш рабочий чертеж, программа обращается к файлу с блоками и копирует оттуда блок с нужным именем. Операция копирования происходит точно так же, как если бы Вы делали это вручную.

Любой блок из файла blocks.dwg можно изменить по своему усмотрению. Менять можно всё: геометрию, динамические параметры, видимость, добавлять атрибуты и т.д.

В файл можно добавить свои блоки: просто скопируйте их в этот файл.

Более подробные комментарии по правке блоков написаны внутри чертежа.

Путь к файлу blocks.dwg:

Для AutoCAD 2010-2011, nanoCAD, BricsCAD:
[путь, куда вы скопировали файлы]\SmartLine\Resources\blocks.dwg

Для AutoCAD 2012 и новее:
C:\Users[имя пользователя]\AppData\Roaming\Autodesk\ApplicationPlugins\ SmartLine.bundle\Contents\Resources\blocks.dwg
(чтобы быстрее найти эту папку на компьютере - введите %appdata% в строке адреса)
