Палитра. Вкладка «Свойства»


Если на чертеже выделить один объект, например опору, тона вкладке «Свойства» можно отредактировать её спецификацию. Изменения затронут только выбранный объект.

Свойства опор и других узлов

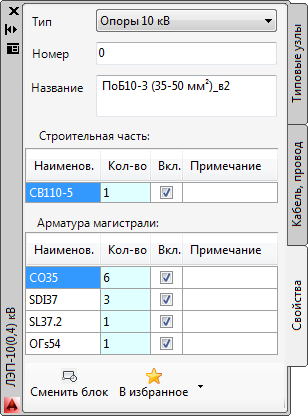

При отображении свойств опор и других узлов палитра выглядит следующим образом:

Палитра свойств

Тип - значение этого свойства влияет на раздел спецификации, в который попадут комплектующие.

Номер и название - отображаются на чертеже в атрибутах блока (при их наличии). По номеру происходит сортировка в поопорной спецификации.

Кнопка “Сменить блок” - Вызывает диалоговое окно замены внешнего вида объекта.

Блок «Default» состоит из невидимых линий и при печати не отображается. Можно его использовать, чтобы заложить дополнительные материалы без визуализации на чертеже.

Кнопка «В избранное» - Сохраняет объект чертежа на палитре с типовыми решениями.

Пользовательские опоры и узлы

Свойства провода

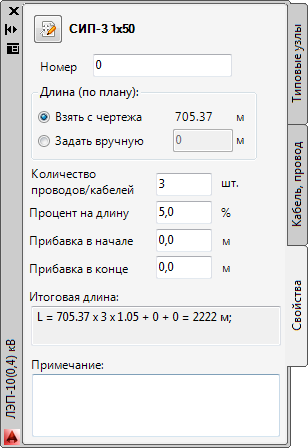

При отображении свойств проводов и кабелей палитра выглядит следующим образом:

Палитра свойств

Можно заменить марку проводника, указать необходимые запасы на провис, монтаж, подъёмы/опуски и прочее.

Формула расчета итоговой длины провода отображается в явном виде.
